A Kárpát-medence egyszerű geotermális modellje
Bevezetés:
A felszín alatti vízáramlásban a hőmérsékletnek meghatározó
szerepe van. Ha az intenzív betáplálási területek hideg,
beszivárgó vizét, ha a megcsapolási területekre jellemző
termális, meleg vizet nézem, vagy érdekel, hogy hol mekkora
kitermelhető statikus - dinamikus termálvíz - földhő készlet
áll rendelkezésre, a termális viszonyok ismerete lényeges.
A földkéreg hőmérsékleti mezejét a szivárgó vízen túl sok
folyamat befolyásolja. Teljességre nem törekedve, ilyen
folyamatok a szerves anyagok szénülése, a radioaktív elemek
bomlása, a legkülönfélébb kémiai reakciók, tektonikus
feszültségek, vulkáni testek, utóvulkáni folyamatok. Mégis
a hazai medence-területek felszín közeli térfogatainak
a termikus viszonyaira általánosságban a felszín alatti víz
áramlása hat a legnagyobb mértékben. Helyileg ettől lehetnek
és vannak is eltérések, ahol is az egyéb hőtermelő illetve
kisebb részben hőelvonó folyamatok a kőzetek hőmérsékletét
érzékelhetően befolyásolják.
A geotermális vizsgálatok fő kiindulási adatai a földhőáramlás
mérések (fizikai - technikai értelemben a föld hője nem áramlás
hanem hővezetés révén terjed, főleg ha nem vesz részt áramló
pórusfolyadék a hőtranszportban). Ezekből Magyarországon
ismereteim szerint lehet vagy 30 db. Szerencsére 100000-es
számban mélyültek fúrások az ország területén, jórészt
nyersanyag kutatási, illetve bányászati céllal. Ezekben alap
lyukgeofizikai mérés a talphőmérséklet mérés, illetve a
hőmérséklet szelvényezés. Ezek alapján főleg a medence
területek hőmérséklete aránylag pontosan ismert.
A hazai körülmények között a felszín alatt 20 m-re már állandó
hőmérséklet van. Ezt a szintet neutrális zónának nevezzük.
Ettől a szinttől lefelé a hőmérséklet lassan növekszik.
A növekedés mértéke földi átlagban 33 m/°C, azaz 33
méterenként nő egy Celsius fokot a hőmérséklet. A magyarországi
(geotermikus reciprok gradiens) értékek átlaga kb. 20 m/°C.
A geotermikus gradiens mérésekor - számolásakor feltételezzük
hogy a neutrális zóna alatti földi hőáram függőleges, és
felfelé mutat. Ez első közelítésben igaz is.
A bevezetésben ismertetett problémákra készítettem egy hőáram
modellt, ami talán a termikus és szivárgási kép pontosításában
segíthet. Maga a modell elég elnagyolt mind koncepciójában,
mind térbeli felbontásában. Ahhoz azonban jó hogy részletesebb
vizsgálatok kiindulása legyen.
Modell koncepció:
A modellezés során feltételeztem, hogy a kőzetekben nincs
vízáramlás. Ha így, azaz felszín alatti víz szivárgás nélkül
kiszámolom a kőzetek hőmérsékleti terét, és azt összehasonlítom
a mérések alapján ismertnek feltételezett valósággal, a
különbség első közelítésben a szivárgó víz hatása. Így a
szivárgás-hidraulikai modellezés és a hőáram modellezés egymást
kiegészíti illetve támogatja.
A modellezett térrész a Kárpát-medence és környéke
1100x720 km-es területe, felső határoló felülete a terepszint,
alsó határfelülete a földkéreg (feküje), azaz a modell
30-45 km vastag a pannon medence területén.
Két modell réteggel közelítem a hőáramlást. Az alsó réteg
a földkéreg a földtörténeti középkorig bezárólag. A felső
modell réteg a földtörténeti középkorinál fiatalabb
képződményeket tartalmazza (jórészt medence üledékek).
Feltételeztem még hogy a földi hőtér permanens, azaz időben
nem változik. Ez persze nem igaz, hiszen mintegy tízezer
évvel ezelőtt jó 5°C -al volt hidegebb (jégkorszak), illetve
ha az elmúlt 1-2 millió évet nézem átlagosan akkor is vagy
3°C-al hidegebb volt az átlag hőmérséklet, és ezzel a neutrális
zóna hőmérséklete is. Ugyanakkor a kéreg alsó felülete sem
lehet állandó hőmérsékletű, sem térben sem időben, de abban a
legtöbb szakember egyetért, hogy 1000-1200 °C közötti
tartományban kell lennie, a modellben 1100 °C, konstans.
Az áramlási tér geometriáját 5x5 km-es merőleges térbeli
rácshálóval adtam meg, holott ekkora léptékben a Föld görbülete
már jól érzékelhető. Az ebből származó, cella területében
megmutatkozó hiba +-1% körüli.
A modellezésre Processing Modflow 5 programcsomagot használtam.
Azért, mert a szivárgás és hővezetés egyenletei formailag
azonosak, illetve azért is, mert csak ezzel a modell
programmal rendelkezem.
Felhasznált adatok, paraméterezés:
A kőzetek - és még néhány anyag - hővezető képességeinek
az összefoglaló táblázata (SI-ben) alább látható:
Min Med Átl Max R.terj
Agyag 0,04 1,0 0,96 2,2 2,3
Agyag nedves 0,88 1,4 1,32 1,67 0,6
Agyag száraz 0,14 0,9 0,82 1,26 1,4
Andezit 1,3 2,1 2,15 3,1 0,8
Bazalt 1,34 2,3 2,28 3,4 0,9
Diabáz 2,18 2,2 2,18 2,18
Diorit 2,3 2,3 2,3 2,3
Dolomit 2,85 4,2 4,26 5,9 0,7
Ezüst 419 423,8 424 429 0,02
Fillit 1,97 2,4 2,41 2,85 0,4
Gneisz 1,72 2,5 2,51 3,43 0,7
Gránit 1,26 2,7 2,62 4,1 1,1
Homok finom 0,13 0,3 0,33 0,54 1,3
Homok durva 0,21 0,2 0,21 0,21
Homok 10% nedv 0,84 2,3 2,2 3,3 1,1
Homok száraz 0,33 0,4 0,43 0,6 0,6
Homokos agyag 1,88 1,9 1,88 1,88
Homokos agyagmárga 2,09 2,7 2,72 3,35 0,5
Homokkő 1 4,4 4,71 12,85 2,5
Hó 0,13 0,2 0,17 0,21 0,5
Horzsakő 0,25 0,3 0,25 0,25
Jég 0,84 1,9 1,81 2,51 0,9
Kőszén 0,13 0,3 0,35 0,84 2,0
Kvarcit 2,51 6,0 6,27 10,47 1,3
Láva 0,84 1,5 1,47 2,09 0,9
Levegő 0,021 0,0 0,023 0,024 0,1
Márvány 0,5 2,3 2,07 2,93 1,2
Mészkő 0,84 2,5 2,44 3,35 1,0
Pala 1,38 1,9 1,95 2,51 0,6
Pala agyag 0,8 1,0 1,03 1,26 0,4
Pala csillám 1,67 2,2 2,2 2,72 0,5
Szén lignites 0,21 0,3 0,31 0,42 0,7
Talaj agyag és homok 1,26 1,5 1,47 1,67 0,3
Trachit 0,59 1,7 1,67 2,47 1,1
Tufa 0,36 0,4 0,36 0,36
Tőzeg 0,11 0,3 0,29 0,46 1,2
Víz 0,59 0,6 0,59 0,59
A statisztikák az egyes forrásokban ugyannarra(?) a kőzetre
megadott értékekből készültek. Akit részletesebben érdekelnek
ezek a kiindulási adatok, excel95 táblában
megnézheti, letöltheti.
A táblázatokból a kőzetek hővezető képességeinek a nagy szórása
látható. A két réteges modell koncepció alsó rétegét alkotó
kőzetek jellemző értéke 2,1-2,7 W/m°C minden irányban, a
biztonságra - kisebb hővezető képesség kontrasztra törekedve -
a modellben kereken 2 W/m°C, a felső modell réteg - figyelemmel
a rétegek anizotrópiájára is - vízszintesen 1,5 W/m°C,
függőlegesen 1 W/m°C.
A terepszintet a NASA Srtm 30-as terepmodellje alapján
készítettem el.
A neutrális zóna hőmérsékletét Magyagrország Éghajlati
Atlaszából vett néhány pont alapján a terepszintből számoltam
vissza (0,55 °C/100 m). Észak - déli hőmérséklet csökkenéssel,
valamint a kitettség (dőlés irány és dőlés szög) hőmérsékletet
befolyásoló hatásával nem számoltam.
A harmadkor előtti medence aljzatát a Geofizikai közleményekben
megjelent térkép alapján készítettem el: Eötvös Lorand
Geophysycal Institute of Hungary Szerk: E. Kilényi, J. Sefara
Pre-tertiary basement contour map of the Carpatian Basin
beneath Austria, Czechoslovakia and Hungary Budapest 1989
M=1:500 000.
A földkéreg - Mohorovicic felület a T034928 OTKA
nyilvántartási szám-ú, Horváth Ferenc témavezetésével (ELTE Geofizikai Tanszék) készült anyagból származik.
A Kárpát-medence határainkon túli területének földtani vázlatát
Csontos László, Vörös Attila, J.-C. Hippolyte
M. Martin, J. R. R. Ritter and the CALIXTO working group
Tomasz Janik and Celebration 2000 Working Group
munkáiból állítottam össze.
A szomszédos országok földtani - hőáramlási képe igencsak
vázlatosra, néhol hiányosra sikeredett. Ez az eredményen is
jól látható.

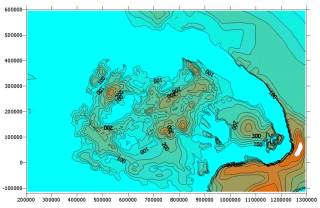

Vízáramlás nélkül modelelzett hőmérséklet a mezozoós
alaphegység felszínén, 50 °C-os iztermákkal, a teljes modell
területre számolva.
Nagyobb méretben 70k

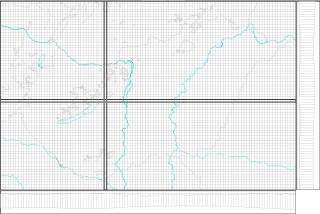

Ezért a továbbiakban csak a hazai kivágatot mutatom be, mert
ezen a területen a modell adatrendszere jóval pontosabb (a képen
a modell háló - szürke merőleges vonalsereg, az
országhatárok - szürke vonalak, a főbb folyók, tavak - világos
kék vonalak, láthatók a két metszet nyomvonalával - vastag
fekete vonalpár, és a metszetek láthatók, az alsó és jobboldali
szélen, magassági torzítás nélkül).
Nagyobb méretben 85k

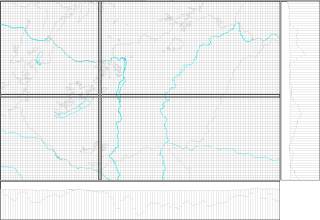

Ez az ábra azonos jelkulccsal, de a metszeteken tízszeres
magassági torzítással készült. A metszeteken a felső modell
réteg látható. A térképen szintén szürke, "új" vonalak az
alaphegység kibukkanásait, azaz a felső modell réteg
kiékelődését mutatják.
Nagyobb méretben 84k
Látható, hogy a modell és paraméter mezeje elnagyolt,
első próbálkozásra, illetve a numerikus modellezésben szokásos
teleszkópikus modellezés 2. kiindulási lépcsőjének azonban
tökéletesen megfelel.
Eredmények:

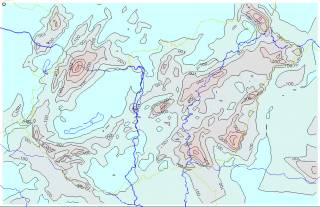

Az alábbi képen fenti kivágatra, csak függőleges hőáramlást
feltételezve számoltam ki a prekainozoós (földtörténeti
harmadkor előtti) medence aljzatának a hőmérsékletét, és
ábrázoltam azt 50 °C-os értékközű izovonalakkal.
Nagyobb méretben 82k

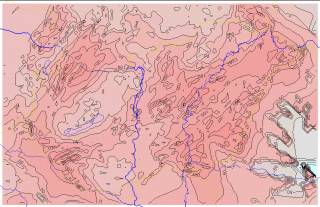

A következő képen a (vízáramlás nélküli) hőáramlást
numerikusan modellezve kaptam meg a medencealjzat hőmérsékletét
és ábrázoltam azt szintén 50 °C-os értékközű izovonalakkal.
Jól látható, hogy a melegebb - piros zónák területe megnőtt.
Nagyobb méretben 97k

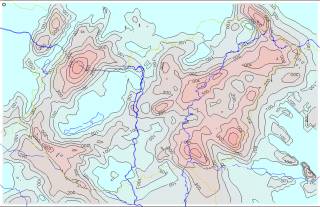

Az újabb képen a modellezett és csak függőleges hőáramlású
változat előjelhelyes különbsége látható 25 °C-os értékközű
izovonalakkal. A pontosabb közelítés, azaz a modellezéssel
számolt hőmérséklet van ahol 160 °C-al magasabb, mint a csak
függőleges hőáramlással - hőterjedéssel számolt, és van ahol
190 °C-al hidegebb (DK-i sarok). Ugyanezen eltérések a teljes
Kárpát-medencei területre, ugyanerre a felületre, azaz a
harmadkor előtti medence aljzatára +180 °C és -420 °C. Hogy
ez sok, vagy kevés, megítélés és az adott feladat kérdése.
Nagyobb méretben 99k

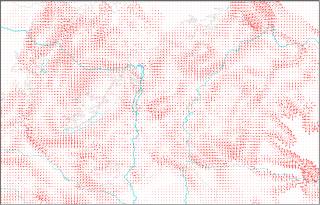

Az alábbi ábrán az alapvetően felfelé irányuló hőáramlás,
hőterjedés vízszintes vetületét, avagy vízszintes komponensét
ábrázoltam. Jól látható, hogy a mély, üledékekkel kitöltött
medencéket a hőterjedés igyekszik kikerülni. A nyilacskák
iránya a térbeli hőterjedés vízszintes komponensének az
irányát adja meg, a nyilacskák nagysága a vízszintes hőterjedés
nagyságával arányos.
Nagyobb méretben 149k
Összefoglalólag, a modellezéssel a vízáramlás nélküli
hőterjedési illetve hőmérsékleti mezők adhatók meg, tetszőleges
mélységben, mélységekben. Jelen munkában azért a medence
aljzatot választottam ki modellezett felületnek, mert egy
korábbi munkámat ellenőriztem le, konkrétan egy medence peremi
hőmérsékleti anomáliát vizsgáltam még további két kivágat
segítségével (a földtani - modell metszeteket ezért
készítettem Székesfehérvár körül). A következő kivágat már
1000 m-es, a legutolsó pedig már 100 m-es cellamérettel, és
mindig kisebb területre kiterjedőleg készült (a numerikus
áramlási szimulációs programnak van egy méretkorlátja, ezért
kényszerülünk a több lépcsős - több kivágatos - teleszkopikus
modellezésre).
Talán nem felesleges az egyes kivágatok során szimulált
hőméréskletek megadása sem. A mért hőmérséklet az alaphegység
felszínén, Székesfehérvár környékén, egy kiválasztott pontban
13,5 °C volt. Az 1. 2. kivágat (cellaméret 5000 m),
során (vízáramlás nélkül) kapott hőmérséklet ugyanitt 25,6 °C
volt. A 3. és 4. kivágat ugyanott (1000 és 100 m-es
cellaméret), már csak 17 °C és 16,5 °C értéket eredményezett.
A kisebb cellaméreteknél az áramlási tér geometriájának
finomítása révén kapunk egyre pontosabb eredményeket. A
cellaméret csökkentését addig érdemes folytatni, amíg azt az
adott terület földtani ismeretessége ezt alátámasztja.
Mindebből mintegy 3 °C-os negatív hőmérsékleti anomália képe
rajzolódik ki, a vizsgált pontban. Ha csak függőleges
hőterjedéssel számolok, a hideg anomália ugyanott 1,9°C.
A számolt vízáramlás nélküli hőtér alapján, az egyéb torzító
folyamatokat is figyelembe véve, a beszivárgás intenzitására
lehet első közelítésben becslést tenni (a víz fajhője és
hőmérséklet különbsége alapján, nyilván arra is figyelemmel,
hogy az egyéb információkból valószínűsített fő szivárgási
irányok, a vertikális és a horizontális áramlások - hozamok
arányai milyenek).
További lehetőségek:
Ahogy azt eddig többször is hangsúlyoztam, ez a modell
- szándékom szerint - csak a kezdet. Szinte minden elemében
pontosításra szorul. Aki nem modellezett, csak annak mondom,
hogy amikor azt állítom, hogy a medenceüledékek átlagos
vízszintes hővezető képessége 1,5 W/m°C, akkor emögött hosszú
napok számolgatása - őrlődése áll, és az biztos csak, hogy
minnél kisebb térrészt vizsgálok, annál kevésbé helytálló ez a
paraméter, egy konstans érték helyett változó paraméter mezőt
célszerű használni. Az első pontosítási lehetőség, tehát
szerintem a kőzetparaméterek tekintétben van. Sok laboratóriumi
hőzvezető képesség mérés alapján vannak adataink, szórnak is
alaposan, pontosításukra talán a legalkalmasabb módszer mégis
a modellezés. Jól megválasztott - (víz)földtanialag jól ismert,
és a felszín alatti víz szivárgásától mentes területen
modellezve (na ilyent találni nem is könnyű), a paraméterek
pontosíthatók. Ehhez új adatok sem kellenek, "csak" az archív
adatok újraértelmezésével lehetne (nem mellékesen
költséghatékonyan) célt érni.
A második pontosítási lehetőséget az áramlási tér
geometriájának és hőmérsékleti peremeinek, nem permanens,
azaz időben változó körülményeket leíró modellezésében látom.
A modflow eredetileg úgy lett kitalálva, hogy az áramlási tér,
a nempermanens modellezés alatt nem változik. Trükközve a
probléma megoldható, ehhez persze az elmúlt néhány millió év
áramlási terének és hőmérsékleti terének aránylag részletes
rekonstrukciója kellene. Az alsó perem (Moho) geometriája és
hőmérséklete km-eket és 10-100 °C-okat változhatott az idők
során, de legalább ennyire érdekes az ős éghajlat ismerete is,
bár a változások számszerű értéke kisebb, de az általunk,
emberek által kedvelt szférához (terepszint, szakszerűen
holocén fedő) igencsak közel van. Itt csak utalnék az alsó
peremnek a Déli és Keleti Kárpátok találkozásánál húzódó
zónájára, a Vrancea zónára, ahol egy jókora kéregdarab
köpenybeli, közel függőleges maradványa okoz mély fészkű
földrengéseket. Feltételezhetőleg ennek a mélybe süllyedt
kéreg-darabnak a hőmérsékleti térre kifejtett hatása sem
elhanyagolható. Gyakorlati haszon, hogy a hőmérsékleti tér
történetének ismeretében a kőzet hőtechnikai - szivárgási
paraméterei pontosthatók.
A harmadik pontosítási lehetőséget gyakorlati oldalról
közelíteném meg. A Föld hője, a geotermális energia bár
csekély energia sűrűségű (hazánkban a világátlagot meghaladó,
átlagosan 90-110 mW/m2), de folyamatosan a rendelkezésünkre
áll. Ennek kiaknázásához a földi hőáram, illetve az ezt jócskán
eltorzító vízáramlás ismerete együttesen fontos. Ha ezt nem
ismerjük, akkor megalapozott energetikai - vízkitermelési
döntéseket hozni nem lehet. Az előző két lehetőség sem egyszerű
feladat, de ennek a két áramlási - transzport folyamatnak az
együttes megismerése ha lehet még bonyolultabb, de nem
lehetelen. Amennyiben felszín alatti hőtárolásban gondolkodunk,
a termális - szivárgási - hővezetési - konvekciós folyamatok
ismét előtérbe kerülnek.
A hidrogeológiai gyakorlat talán legnehezebben megadható
paramétere a beszivárgás, egyben pedig talán a legfontosabb
paramétere, hiszen annyi megújuló vízkészletem van a mélyben,
amennyi beszivárog (a dolog azért nem ennyire egyszerű, mert a
mélységi vízkivétel - víz/nyomás/szint csökkenés a beszivárgást
növeli !). A negyedik felhasználási - fejlesztési lehetőséget
a felszínről a talajvízbe (és aztán mélyebb vízadókba) történő
beszivárgás vizsgálatában látom. Ebben az esetben a nem
permanens (azaz időben változó) peremű futtatás szükséges
modelltechnikailag, illetve ha nem is túl nagy tömegű, de
folyamatos, legalább egy hidrológiai évre kiterjedő komplett
meteorológiai idősor és talaj-kőzet-talajvízfelszín
hőmérsékleti idősor kell, több mélységben és több pontban.
Itt is a szivárgás és hőterjedés egymást kiegészítő modellezése
adhat többlet információt, új ismeretet, a száraz, beszivárgás
mentes és nedves időszakok modellezéssel történő összevetésével.
Köszönetnyilvánítás:
Köszönettel tartozom kiváló tanáraimnak, hogy tudásukat
(annak egy nekem megérthető részét) számomra átadták. Kiemelem
sok jó tanárom közül a hajdani Nehézipari Műszaki Egyetem
oktatóit, Dr. Wallacher Lászlót, Dr. Steiner Ferencet, és
Dr. Szabó Imrét. Ők a nagy tudásuk mellett olyan egyszerűen
tudtak magyarázni, hogy az általuk tanítottakat még én is
megértettem. Legelsősorban azonban talán azt tanultam
Tőlük, hogy gondolkodni bár nem könnyű, de érdemes.
Köszönettel tartozom továbbá családomnak, amiért ezt a
sok részletben elkészült, nagyobb munkámat hagyták elvégezni.
Éppnséggel az erre fordított idő alatt hasznosabb
elfoglaltságot is tudtak volna számomra kitalálni. Például a
fürdőszobai törülköző tartó hetek óta kilazult, csak meg kéne
már húzni azt a csavart, ami eddig tartotta magát!
Megyek és megjavítom.
Székesfehérvár, 2006-08-07
Kezdőlap Következő
